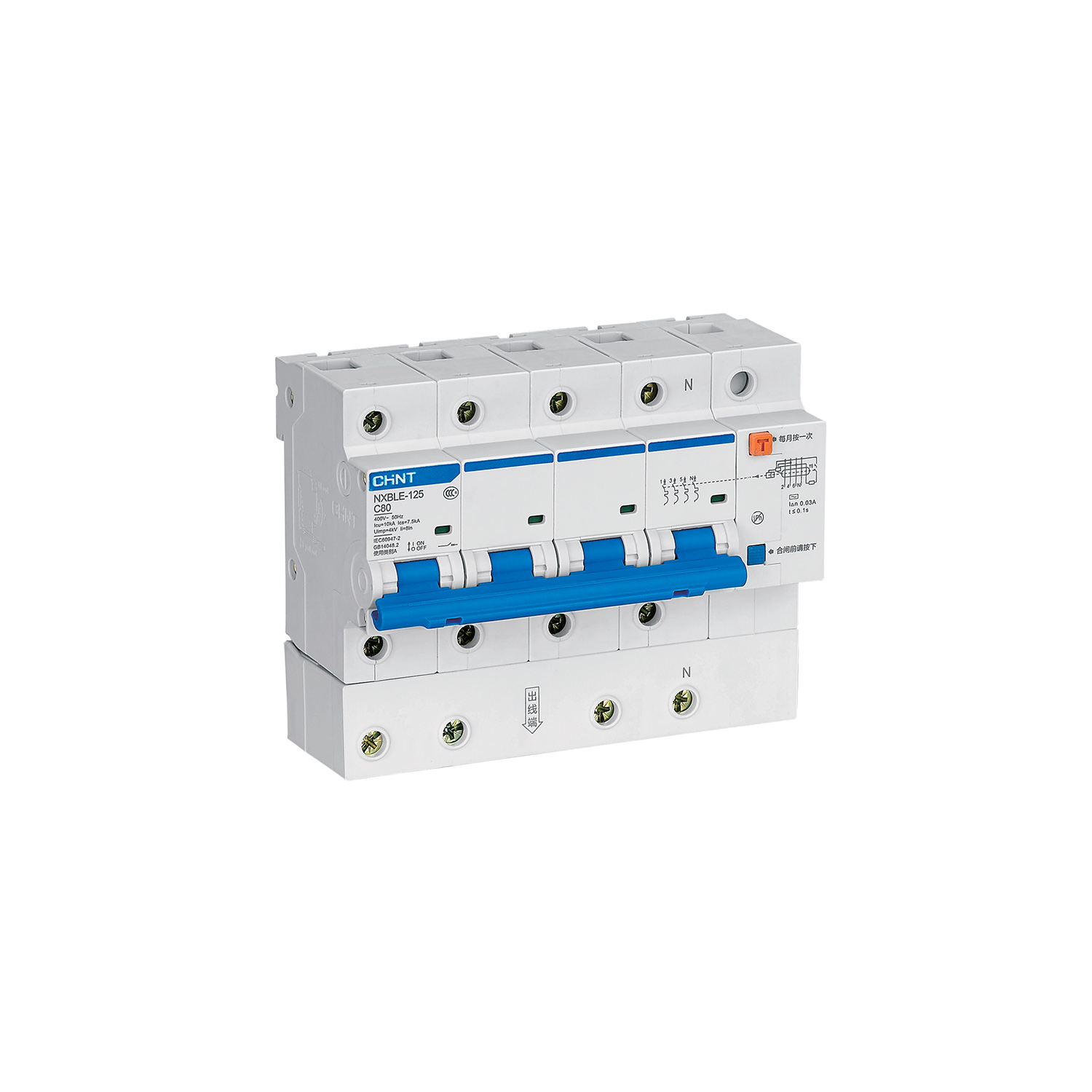

820616 NXBLE-125/C80-4P-10AC30-INT MTD 4P C 80A 30MA 10KA AC

Name: 820616 NXBLE-125/C80-4P-10AC30-INT MTD 4P C 80A 30MA 10KA AC
SKU: 000030000590
Price: 262.81 EUR
Availability: InStock

€ 262,81

2 disponibili

COD: 000030000590 Categorie: Magnetotermico differenziale, Materiale Elettrico

Codice	820616
Serie	NXBLE-125
Descrizione	NXBLE-125/C80-4P-10-AC30 Interruttore magnetotermico differenziale 4P 80A 30mA 10kA Curva C Tipo AC
Descrizione famiglia	Interruttori magnetotermici differenziali serie NXBLE-125 da 10kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 2P, 3P e 4P con potere di interruzione di 10 kA su 4,5, 6 e 7,5 moduli DIN. Corrente nominale da 63 A a 125 A e corrente differenziale di 30 e 300 mA con curva caratteristica magnetotermica tipo C e caratteristica di funzionamento differenziale di tipo AC.

Caratteristiche tecniche
Norma di riferimento	IEC/EN 60947-2
Numero di Poli	4P
Corrente nominale In	80 A
Curva di intervento	C
Caratteristica differenziale	AC
Tensione nominale Vn	400 Vac
Frequenza nominale f	50/60 Hz
Tensione di isolamento Ui	690 Vac
Tensione di impulso Uimp	4 kV
Potere di interruzione estremo Icu	10 kA
Potere di interruzione nominale di servizio Ics	7,5 kA
Potenza Dissipata	28 W
Numero Moduli DIN (1 DIN = 18 mm)	7,5
Grado di protezione	IP20
Dimensioni	(h)x(l)x(p) 108x135x78,5 mm

Peso	1 kg
