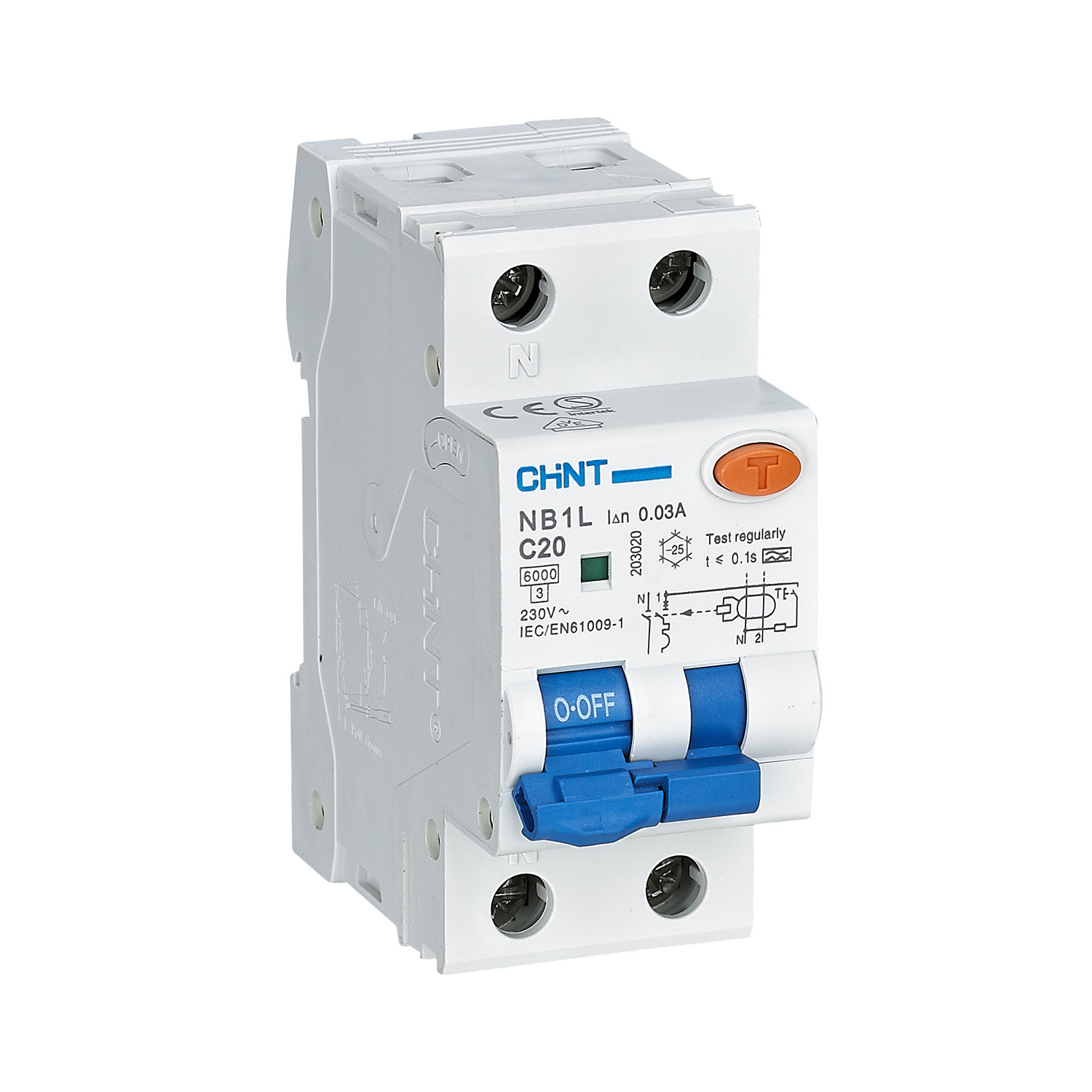

203248 NB1L2/C20-1PN-6-A30-INT MTD 1P+N20A 30MA6KA TIPOA 2M

Name: 203248 NB1L2/C20-1PN-6-A30-INT MTD 1P+N20A 30MA6KA TIPOA 2M
SKU: 000030000272
Price: 42.96 EUR
Availability: InStock

€ 42,96

2 disponibili

COD: 000030000272 Categorie: Magnetotermico differenziale, Materiale Elettrico

203248 nb1l2/c20-1pn-6-a30-int mtd 1p+n20a 30ma6ka tipoa 2m

Codice	203248
Serie	NB1L2
Descrizione	NB1L2/C20-1PN-6-A30-new Interruttore magnetotermico differenziale 1P+N 20A 30mA 6kA Curva C Tipo A 2M
Descrizione famiglia	Interruttori magnetotermici differenziali serie NB1L2 da 6 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 6 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di 30, 100, 300 mA con curva caratteristica magnetotermica tipo C e caratteristica di funzionamento differenziale di tipo AC e A.

Caratteristiche tecniche
Norma di riferimento	IEC/EN 61009-1
Numero di Poli	1P+N
Corrente nominale In	20 A
Curva di intervento	C
Caratteristica differenziale	A
Tensione nominale Vn	230 Vac
Frequenza nominale f	50/60 Hz
Tensione di isolamento Ui	500 Vac
Tensione di impulso Uimp	6 kV
Potere di interruzione nominale Icn	6 kA
Potere di interruzione estremo Icu	10 kA
Potere di interruzione nominale di servizio Ics	6 kA
Potenza Dissipata	10,5 W
Numero Moduli DIN (1 DIN = 18 mm)	2
Grado di protezione	IP20
Dimensioni	(h)x(l)x(p) 86x36x77 mm
Accessori abbinabili	Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9

Peso	1 kg
